ทำไมโบลต์ไทเทเนียมถึงขาดใน Yamaha NMAX 155: วิศวกรชิ้นส่วนยึดชำแหละความแตกต่างระหว่างเกลียวรีดกับเกลียวตัด
แชร์
โดยทีมเทคนิคที่ห้องปฏิบัติการ TIANSWER Fastener Lab | ซีรีส์การวิเคราะห์ชิ้นส่วนทางวิศวกรรม
บทสรุปย่อ (ประเด็นสำคัญทางวิศวกรรม): กว่า 85% ของความเสียหายของน็อตไทเทเนียมที่พบในจุดยึดท่อไอเสีย คาลิปเปอร์เบรก และฝาครอบสายพาน (CVT) ของ Yamaha NMAX 155 มีสาเหตุมาจากการใช้ เกลียวที่ผ่านการตัดด้วยเครื่อง CNC แทนที่จะเกิดจากความบกพร่องของเนื้อโลหะผสม การกลึงเกลียวด้วยมีดคมเดี่ยว (Single-point lathe cutting) จะเป็นการตัดผ่านโครงสร้างเกรนตามยาวของโลหะ ทำให้เกิดรอยบากระดับจุลภาคที่โคนเกลียว ซึ่งเป็นจุดที่แรงสั่นสะเทือนจากเครื่องยนต์ทำให้เกิดการแตกหักจากความล้า (Fatigue fracture) น็อตไทเทเนียมเกรด 5 (Ti-6Al-4V) แท้สำหรับงานรถจักรยานยนต์ที่ต้องรับแรงสูง จำเป็นต้องใช้ เกลียวแบบรีดเย็น (Cold-forged rolled threads) ซึ่งช่วยรักษาการไหลของเกรนอย่างต่อเนื่อง มอบผิวสัมผัสที่เรียบเนียน (Ra 0.2–0.4 µm) และเพิ่มอายุการใช้งานจากความล้าได้สูงสุดถึง 300%
การวิเคราะห์ภาคสนาม: 3 รูปแบบความเสียหายทั่วไปของน็อตใน NMAX
ในสภาพการขับขี่ในเอเชียตะวันออกเฉียงใต้ ซึ่งมีความชื้นสูง รอบความร้อน และแรงสั่นสะเทือนจากถนนอย่างต่อเนื่อง รถสกู๊ตเตอร์ใช้งานทั่วไปอย่าง Yamaha NMAX 155 ต้องรับแรงเฉือนและแรงดึงจากรอบการสั่นสะเทือนที่รุนแรงต่อชิ้นส่วนอุปกรณ์ การตรวจวิเคราะห์ชิ้นส่วนที่เสียหายเผยให้เห็นกลไกความเสียหายหลัก 3 ประการ:
- แรงเฉือนที่จุดยึดท่อไอเสีย (ความเสียหายจากความล้า): เครื่องยนต์ 155cc สูบเดียวสร้างแรงสั่นสะเทือนแบบฮาร์มอนิกทุติยภูมิที่รุนแรง เมื่อใช้สตั๊ดไทเทเนียมแบบกลึง CNC กับคอท่อหรือขายึดท่อ โมเมนต์ดัดความถี่สูงจะไปรวมตัวกันโดยตรงที่โคนเกลียว รอยร้าวจากความล้าจะลุกลามผ่านแนวเกรนที่ถูกตัดจนกระทั่งน็อตขาดเสมอหน้าฝาสูบ
- การติดตายของคาลิปเปอร์เบรก (การเชื่อมเย็น): ไทเทเนียมมีแนวโน้มตามธรรมชาติที่จะเกิดการติดตาย (Galling) เมื่อขันแน่นกับอะลูมิเนียมหรือเกลียวไทเทเนียมอื่นโดยไม่มีสารหล่อลื่นที่เหมาะสม เกลียวที่ผ่านการกลึงจะทิ้งร่องขนาดเล็กที่ตัดผ่านชั้นไทเทเนียมออกไซด์ป้องกันผิว ส่งผลให้เกิดแรงเสียดทานในระดับอะตอม การเชื่อมติดระดับไมโคร และทำให้เกลียวเสียอย่างถาวรในระหว่างการบำรุงรักษาผ้าเบรก
- การแตกหักจากแรงบิดบนน็อตฝาครอบ CVT: น็อตขนาด M6 ที่ถูกขันแน่นเกินค่าแรงบิดมาตรฐานหรือใช้ประแจกระแทก จะเกินค่าความแข็งแรง ณ จุดคราก (Yield strength) บริเวณคอของน็อตคุณภาพต่ำ ส่งผลให้หัวน็อตขาดสะบั้นออกมา
วิทยาศาสตร์วัสดุ: การไหลของเกรนต่อเนื่อง vs. เส้นใยที่ถูกตัด
ความสมบูรณ์เชิงโครงสร้างของน็อตถูกกำหนดโดยวิธีการขึ้นรูปเกลียวในระดับโลหะวิทยา:
1. เกลียวที่ผ่านการกลึง CNC / ตัด: การรวมตัวของความเค้นสูง
เกลียวที่ผ่านการกลึงทำโดยการหมุนแท่งไทเทเนียมเรียบๆ บนเครื่องกลึงและตัดวัสดุออกโดยใช้มีดกลึงคาร์ไบด์ แม้วิธีนี้จะมีราคาถูกสำหรับการผลิตจำนวนน้อยแบบกำหนดเอง แต่ก็มีข้อเสียทางกลไกที่สำคัญ:
- ขอบเกรนที่ถูกตัด: การวิเคราะห์ด้วยกล้องจุลทรรศน์แสดงให้เห็นว่ามีดตัดจะเฉือนการไหลของเกรนตามธรรมชาติของแท่ง Ti-6Al-4V ทำให้ขอบคริสตัลเปิดออกตามโคนเกลียวและด้านข้าง
- เอฟเฟกต์รอยบากที่ผิว: แม้แต่เครื่องจักร CNC ที่แม่นยำก็ยังทิ้งรอยเครื่องมือขนาดเล็กไว้ (ความขรุขระทั่วไป Ra 1.6–3.2 µm) ความไม่สม่ำเสมอของผิวนี้ทำหน้าที่เป็นรอยบากทางกล (ปัจจัยการรวมความเค้น Kt > 3.0) ซึ่งเร่งให้เกิดรอยร้าวภายใต้การรับแรงแบบวนซ้ำ
2. การรีดเกลียวเย็น: การเปลี่ยนรูปทางพลาสติกและการบีบอัดคงค้าง

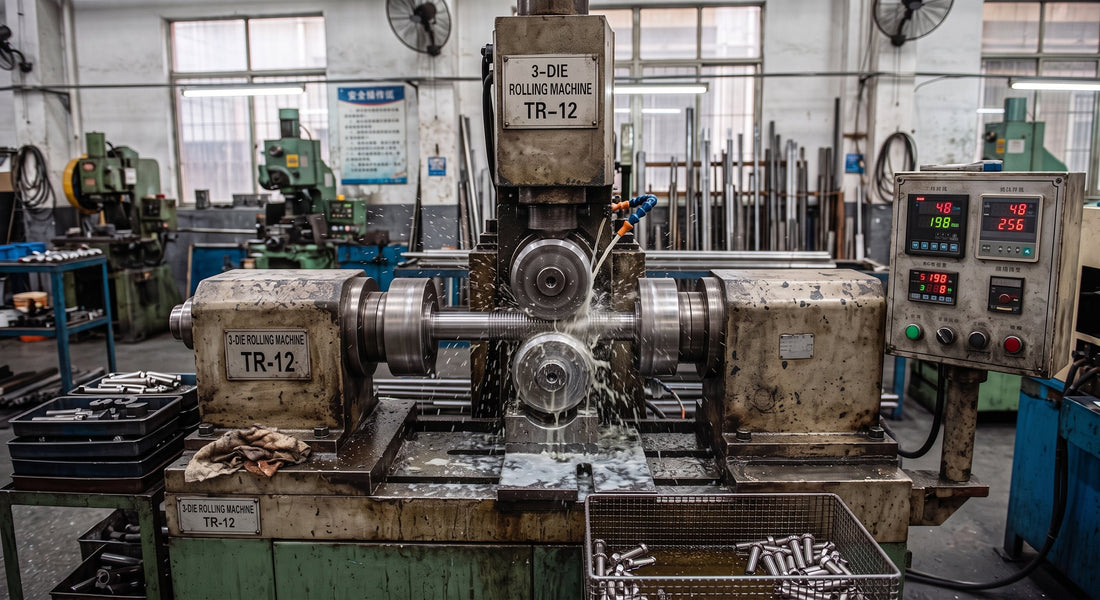

การรีดเกลียวเป็นกระบวนการขึ้นรูปเย็นแบบไม่ตัดเนื้อโลหะที่ใช้ในงานน็อตอากาศยานและมอเตอร์สปอร์ตสมรรถนะสูง:
- การไหลของเกรนไม่ขาดตอน: ลูกรีดทรงกระบอกจะกดลงบนแท่งไทเทเนียมภายใต้แรงไฮดรอลิกมหาศาล โลหะจะไหลตัวทางพลาสติกเข้าสู่ร่องลูกรีดที่อุณหภูมิห้อง ทำให้แนวเกรนภายในโค้งงออย่างราบรื่นไปตามยอดและโคนเกลียวโดยไม่มีการสะดุด
- การเพิ่มความแข็งจากการทำงาน (Work Hardening): การเปลี่ยนรูปพลาสติกเย็นอย่างรุนแรงทำให้เกิดชั้นปรับปรุงเกรนเฉพาะจุดบนผิวเกลียว เพิ่มความแข็งของผิวและความต้านทานแรงดึงได้ 20% ถึง 30%
- ความเค้นอัดคงค้าง: การรีดเกลียวทิ้งความเค้นอัดคงค้างถาวร (-150 ถึง -250 MPa) ไว้ที่รัศมีโคนเกลียว เนื่องจากรอยร้าวจากความล้าต้องอาศัยแรงดึงสุทธิในการเริ่มก่อตัวและขยายตัว ชั้นความเค้นอัดนี้จึงช่วยยับยั้งการลุกลามของรอยร้าวได้อย่างมาก ส่งผลให้ยืดอายุการใช้งานจากความล้าได้ 100% ถึง 300%
- ผิวสัมผัสลดแรงเสียดทานและป้องกันการติดตาย: การขัดเงาในระหว่างกระบวนการรีดทำให้ได้ความขรุขระผิวที่หนาแน่นและเรียบเหมือนกระจกที่ Ra 0.2–0.4 µm ซึ่งช่วยลดแรงเสียดทานและแนวโน้มการเชื่อมเย็นลงได้อย่างมหาศาล
3. เกลียวที่ผ่านการต๊าป (Tapped Threads)
การตัดเกลียวในด้วยดอกต๊าปจะสร้างโครงสร้างเกรนที่ถูกตัดคล้ายกับการกลึงด้วยเครื่องกลึง เนื่องจาก Ti-6Al-4V มีค่าการนำความร้อนต่ำ (ประมาณ 6.7 W/m·K) และมีปฏิกิริยาทางเคมีสูงที่อุณหภูมิสูง การต๊าปเกลียวภายนอกจึงถือว่าล้าสมัย การผลิตสมัยใหม่จำกัดการต๊าปไว้เฉพาะเกลียวในสำหรับน็อตหน้าแปลนไทเทเนียม โดยใช้ดอกต๊าปเรขาคณิตเฉพาะทางและน้ำมันหล่อเย็นแบบท่วม
ตารางเปรียบเทียบทางวิศวกรรม
| พารามิเตอร์ทางเทคนิค | เกลียวรีดเย็น (มาตรฐาน TIANSWER) | เกลียวกลึง CNC | เกลียวต๊าป |
|---|---|---|---|
| กลไกการขึ้นรูป | การรีดขึ้นรูปพลาสติกเย็นระหว่างลูกรีด (ไม่ตัดเนื้อโลหะออก) | การตัดเนื้อโลหะด้วยมีดกลึง CNC | การตัดเนื้อโลหะด้วยดอกต๊าป |
| การไหลของเกรนภายใน | ต่อเนื่อง โค้งไปตามรูปทรงเกลียวทั้งหมด | ถูกตัดขาดตั้งฉากที่โคนและยอดเกลียว | ถูกตัดขาดตามแนวระนาบเกลียว |
| ความขรุขระโคนเกลียว (Ra) | 0.2 – 0.4 µm (ผิวเงาจากการขัด) | 1.6 – 3.2 µm (มองเห็นรอยเครื่องมือได้ที่กำลังขยาย 20 เท่า) | > 2.5 µm (มีรอยฉีกขาดและเสี้ยน) |
| ความต้านทานต่อความล้า | ยอดเยี่ยม (ทนทานต่อแรงสั่นสะเทือนเครื่องยนต์) | ต่ำ (เสี่ยงต่อความเสียหายที่รอยบากโคนเกลียว) | ต่ำ |
| ความเสี่ยงต่อการติดตาย | ต่ำ (ผิวเรียบช่วยลดแรงเสียดทาน) | สูงมาก (แรงเสียดทานสูงกระตุ้นการติดตาย) | สูง |
| การใช้งานในโครงสร้างรถ | จุดยึดเครื่องยนต์, คาลิปเปอร์เบรก, จุดยึดช่วงล่าง, จานเบรก | งานประดับยนต์ที่ไม่รับน้ำหนัก, ป้ายทะเบียน, กิ๊บล็อคแฟริ่ง | เกลียวในบนน็อตหน้าแปลน |
แนวทางการติดตั้งและการวัดสำหรับ NMAX 155
1. โปรโตคอลการวัดความยาวน็อต
- น็อตหัวจมและน็อตหน้าแปลน (แบบที่พบบ่อยที่สุด): วัดจากใต้หัวน็อตไปจนถึงปลายสุดของเกลียว ห้าม รวมความสูงของหัวน็อต
- น็อตหัวฝัง (Countersunk): วัดความยาวทั้งหมดจากด้านบนของหัวน็อตไปจนถึงปลายเกลียว
2. ค่าแรงบิดและการคำนวณการใช้สารป้องกันการติดตาย
ไทเทเนียมเกรด 5 มีค่าโมดูลัสความยืดหยุ่น (ประมาณ 114 GPa) ต่ำกว่าเหล็กกล้าคาร์บอน (ประมาณ 205 GPa) เพื่อให้ได้แรงยึดที่ถูกต้องโดยไม่ยืดจนเกินไป:
- การติดตั้งแบบแห้ง (ไม่แนะนำสำหรับตัวถังอะลูมิเนียม): ขันแน่นที่ 80%–85% ของค่าในคู่มือซ่อมบำรุงของ Yamaha ที่ใช้เหล็กมาตรฐาน
- การติดตั้งแบบหล่อลื่น (แนะนำ): ทาสารป้องกันการติดตาย (ฐานนิกเกิลหรือทองแดง) บางๆ ที่เกลียว 3–4 เกลียวแรก ลดแรงบิดลงเหลือ 65%–70% ของค่าเหล็กมาตรฐาน Yamaha เพื่อชดเชยแรงเสียดทานเกลียวที่ลดลง
- อุปกรณ์: ใช้ประแจวัดแรงบิดที่ผ่านการสอบเทียบเสมอ ห้ามใช้ประแจกระแทกไฟฟ้าหรือลมกับอุปกรณ์ไทเทเนียม
คำถามที่พบบ่อย (FAQ)
ทำไมน็อตท่อไอเสียไทเทเนียมถึงขาดบนรถ Yamaha NMAX?
สตั๊ดท่อไอเสียต้องรับแรงจากรอบความร้อนที่รุนแรง (อุณหภูมิปกติไปจนถึง 600°C) ผสมผสานกับแรงสั่นสะเทือนความถี่สูงของเครื่องยนต์ น็อตไทเทเนียมที่ผ่านการกลึง CNC จะมีโครงสร้างเกรนที่ถูกตัดและมีรอยบากขนาดเล็กที่โคนเกลียว ภายใต้การขยายตัวทางความร้อนและการดัดงอซ้ำๆ รอยบากเหล่านี้จะรวมความเค้นและขยายตัวอย่างรวดเร็วจนกลายเป็นรอยแตกจากความล้า
ฉันสามารถใช้น็อตสแตนเลส 304 หรือ 316 แทนไทเทเนียมบน NMAX ได้หรือไม่?
แม้สแตนเลส (A2-70 / A4-70) จะทนทานต่อการกัดกร่อน แต่ค่าความแข็งแรง ณ จุดคราก (ประมาณ 450 MPa) ต่ำกว่าเหล็กกล้าความแข็งแรงสูงของโรงงาน (640–900 MPa) และไทเทเนียมเกรด 5 (ประมาณ 880–920 MPa) อย่างมาก การใช้น็อตสแตนเลสในตำแหน่งรับแรงสำคัญ เช่น คาลิปเปอร์เบรก จุดยึดเครื่องยนต์ หรือน็อตยึดแกนล้อ เสี่ยงต่อการยืด งอ หรือการแตกหักจากความล้าฉับพลัน
ฉันจะรู้ได้อย่างไรว่าน็อตไทเทเนียมเป็นแบบรีดเกลียวหรือตัดเกลียว?
ตรวจสอบโคนเกลียวภายใต้กำลังขยาย 10x–20x เกลียวแบบรีดจะแสดงรัศมีที่เรียบเนียนต่อเนื่อง พร้อมผิวที่ผ่านการขัดเงาและส่วนโค้งของโคนเกลียวที่สะอาด ส่วนเกลียวแบบตัดจะเห็นรอยเครื่องมือเป็นวงรอบๆ รอยฉีกขาด หรือมุมโคนเกลียวที่คมชัดซึ่งเกิดจากมีดกลึง
อะไรทำให้น็อตไทเทเนียมติดตายในเครื่องยนต์อะลูมิเนียม?
การติดตาย (Galling) เกิดขึ้นเมื่อโลหะที่ไวต่อปฏิกิริยา 2 ชนิดสัมผัสกันภายใต้แรงดันสูง จุดขรุขระขนาดเล็กจะทะลุผ่านชั้นออกไซด์ตามธรรมชาติ ทำให้เกิดการสัมผัสโลหะกับโลหะจนเกิดการเชื่อมเย็นเข้าด้วยกัน เกลียวแบบรีดช่วยลดปัญหานี้ผ่านผิวที่เรียบเนียนเป็นพิเศษ และการใช้สารป้องกันการติดตายจะช่วยสร้างชั้นป้องกันที่ป้องกันการติดตายได้อย่างถาวร
เกี่ยวกับผู้เขียน: ห้องปฏิบัติการวิศวกรรม TIANSWER เชี่ยวชาญด้านอุปกรณ์ยึด Ti-6Al-4V เกรดมอเตอร์สปอร์ต น็อตโครงสร้างทั้งหมดผลิตโดยใช้ลูกรีดเย็นโดยเฉพาะ การคัดแยกด้วยระบบออปติกที่แม่นยำ และการทำผิว PVD ขั้นสูง เรียนรู้เพิ่มเติมได้ที่ www.tianswer.com
